產品名稱：XL-21柜
詳細說明：
XL（F） -21系列動力配電柜適用于發電廠及工礦企業、交流電壓550V及以下的三相 三線、三相四線、三相四線、三相五線制系統，廣泛適用于工礦企業、冶金化工、賓館 銀行、車站碼頭、軌道交通等戶內、戶外動力照明配電之用。若用于戶外時，請與設備 生產廠家協商解決。
型號含義
使用環境條件
1.環境溫度:-5℃+40℃，且24h內的平均溫度不超過+35℃。
2.海拔高度:不超過2000m。
3.相對溫度:在周圍空氣溫度為+40℃時不超過50%;
在較低溫度下可以有較高的相對溫度(如時為90%),考慮到溫度的變化允許產生適度的凝露。
4.設備安裝時垂直面的傾斜度不應不超過5℃設備應安裝在無劇烈振動、無沖擊及無腐蝕的場所。
主要技術參數(見表1)
主電路方案
本幵關柜主電路方案共105個，但不包括由于輔助電路控制與保護的變化而派生方案和規格
產品結構

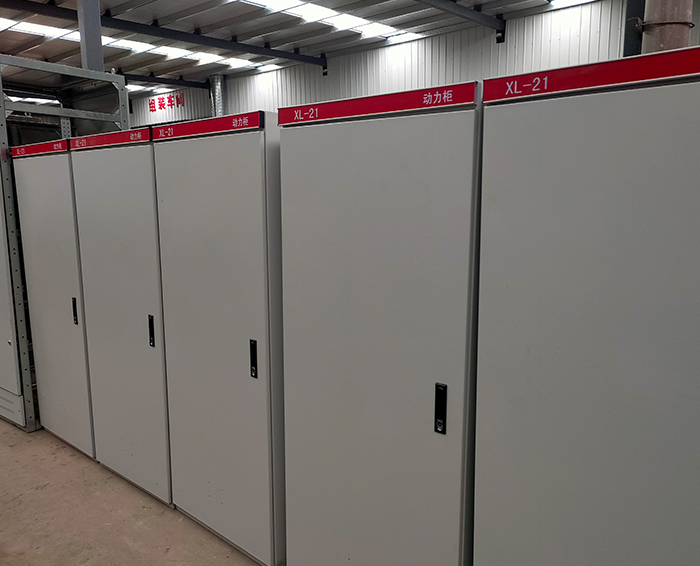

XL(F)-21型低壓動力配電柜系戶內靠墻或不靠墻安裝，可制成單幵門或雙開門的配電裝罝，其基本結構采用鋼板彎制及角鋼焊接而成，前門可裝設刀幵關操作手柄，作為電源切斷與接通操作之用，箱門上可裝設操作按鈕，指示燈及顯示儀表，打開柜門，配電箱內部所有設備為敞露，便于檢修維護，本配電箱裝有空氣斷路器，熔斷器作為短路保護外，還可裝有接觸器和熱繼電器，作電動機頻繁啟動、欠壓、過載保護功能，若配相應電器元件，則起到馬達接地保護功能。
門與殼體均焊有接地螺釘，確保殼體與地連接可靠。
